轉臺軸承

YRTM轉臺軸承

YRTM軸承系列

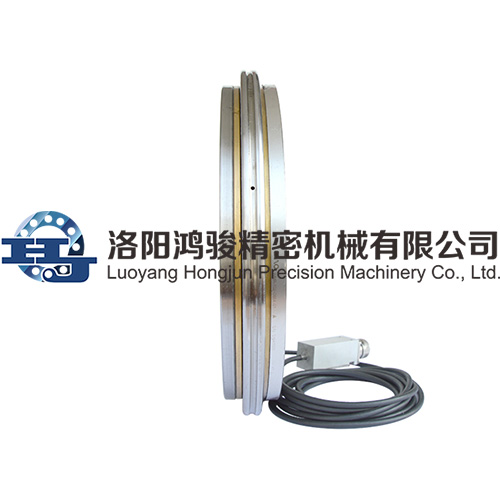

該系列軸承基于YRT轉臺軸承，是在YRT轉臺軸承上安裝了角度測量系統，以便精確測量和調整軸承旋轉的角度，保證機器的高精度運轉。

測量系統由傳感器構件和測量尺構成。采用純電感式的測量原理，信號極其精確，測量精度高。同時由于使用了較高的防護措施，該測量系統在運行當中不會受到來自外部的干擾，例如灰塵煙霧、輕度油污及劃痕、磁場等，工作可靠，無需過多維護，適用范圍廣?？捎糜诟呔然剞D工作臺和旋轉軸、分度頭、軍工雷達、航空、航天及測量和試驗中要求對角度旋轉精度要求較高的領域。

YRT轉臺軸承由一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用于回轉工作臺，卡盤和銑刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘?shù)呐ぞo力矩。

適用范圍：被廣泛應用于精密回轉臺立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。

參數：

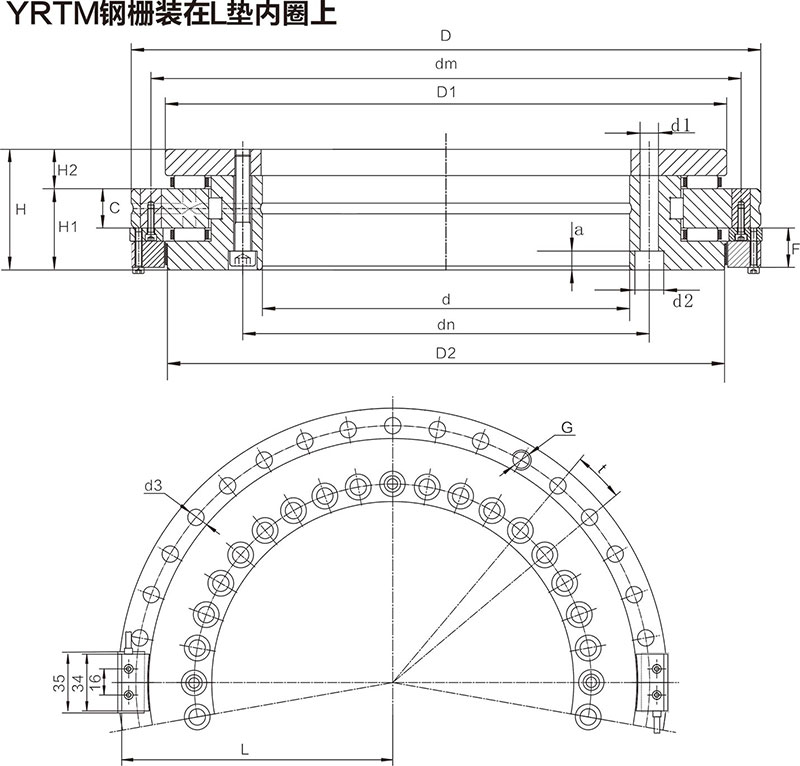

YRTM轉臺軸承(圖1)

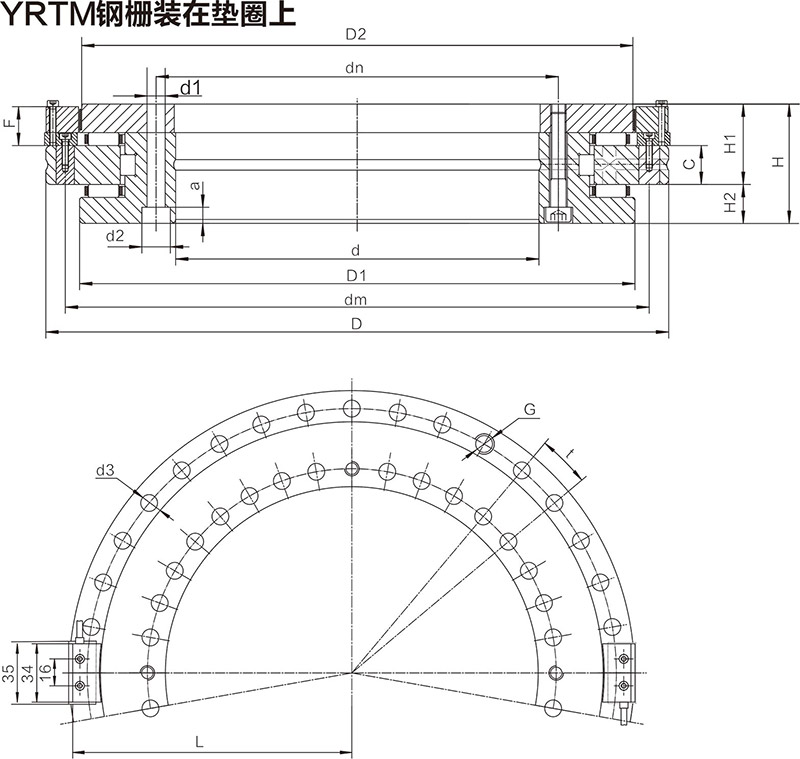

YRTM轉臺軸承(圖2)

公稱型號	外形尺寸											固定孔						連接螺釘數量	軸承軸向和徑向跳動	吊裝孔		節距1）t	螺釘擰緊力矩	基本額定載荷				極限轉速	軸承摩擦力矩3)	重量
	外形尺寸											固定孔												軸向		徑向
	d	D	H	H1	H2	D1	D2	dn	dm	F	L	內圈				外圈								動	靜	動	靜
	單位：mm											d1	d2	a	數量4)	d3	數量4)						MA^2）	Ca	Coa	Cr	Cor	脂潤滑
	單位：mm											mm			數量4)	mm	數量4)		μ m	G	數量	數量*t	N m	KN				r/min	Nm	≈Kg
YRTM150	150	240	43^*	29^*	14	214	213.81	165	225	16.5	121	7	11	6.2	32	7	33	4	3	M8	3	36*10°	14	112	630	56	170	320	10	6.2
YRTM180	180	280	46^*	32^*	14	244	243.76	194	160	16.5	152	7	11	6.2	44	7	45	4	4	M8	3	48*7.5°	14	118	710	69.5	200	280	12	7.7
YRTM200	200	300	47^*	32^*	15	274	273.05/274.42	215	285	16.5	152	7	11	6.2	44	7	45	4	4	M8	3	48*7.5°	14	120	765	81.5	220	260	14	9.7
YRTM260	260	385	55	36.5	18.5	345	344.37/343.1	280	365	17.5	192.5	9.3	15	8.2	32	9.3	33	4	6	M12	3	36*10°	34	160	1060	93	290	200	20	18.3
YRTM325	325	450	60	40	20	415	413.76	342	430	18.5	225	9.3	15	8.2	32	9.3	33	4	6	M12	3	36*10°	34	275	1930	120	345	170	40	25
YRTM395	395	525	65	42.5	22.5	486	483.18	415	505	18.5	262.5	9.3	15	8.2	42	9.3	45	6	6	M12	3	48*7.5°	34	300	2280	186	655	140	55	33
YRTM460	460	600	70	46	24	560	557.03	482	580	18.5	300	10	15	8.2	42	10	45	6	6	M12	3	48*7.5°	34	355	2800	200	765	120	70	45
